振动筛振幅牌不会看？手把手教你，一眼读懂设备状态

一、小小振幅牌，作用真不小

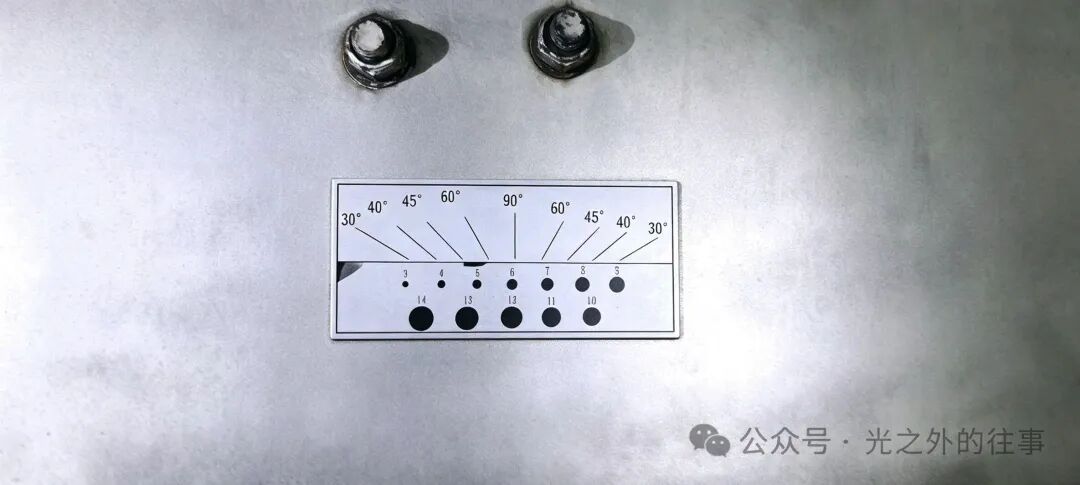

振幅牌主要分上下两部分：上半部分是振动方向角度线，标注30°、45°、60°、90°等刻度；下半部分是振幅刻度，由上排小圆点和下排大圆点组成，对应3~14mm的振幅数值。

它的核心作用有三点：一是快速测振幅，判断筛子晃动幅度是否达标；二是查看振动方向角，确认筛子晃动方向是否合理；三是提前发现设备隐患，振幅或角度异常时，能第一时间排查弹簧、激振器等部件故障，避免小问题拖成大事故。

二、振幅牌这样看，简单又准确

1. 振幅读数：盯住“相切”就对了

等筛子稳定运行后，站在振幅牌正前方，视线与牌子水平。筛子振动时，上排小圆会因视觉暂留形成上下虚影，只需找上排小圆的下虚影，与下排大圆刚好边缘贴合、不重叠不分开的位置，对应的上排数字就是实际振幅。虚影没碰大圆是振幅偏小，钻进大圆内是振幅偏大。

2. 角度读数：找准“顺虚影”

振动时所有角度线都会出现平行虚影，不用纠结杂乱线条，只找两条虚影平行、清晰稳定的斜线，旁边的度数就是实际振动方向角。90°为纯上下晃动，正常不会出现，只需关注30°~60°区间。

原煤分级筛：振动方向角55°~60°，振幅6~9mm，抛射力足不易堵孔；脱介、脱水筛：振动方向角45°，振幅4~7mm，物料输送稳，脱水脱介效率高；

细粒级脱泥筛：振动方向角40°~45°，常规直线筛振幅3~5mm，高频细筛振幅1~2mm，防糊网、提精度。

四、没有振幅牌也不怕

如果现场筛子还没有张贴振幅牌，我可以为大家提供标准电子版振幅牌，直接用A4纸打印裁剪后，贴在筛箱侧板上就能正常使用，方便快捷、实用。

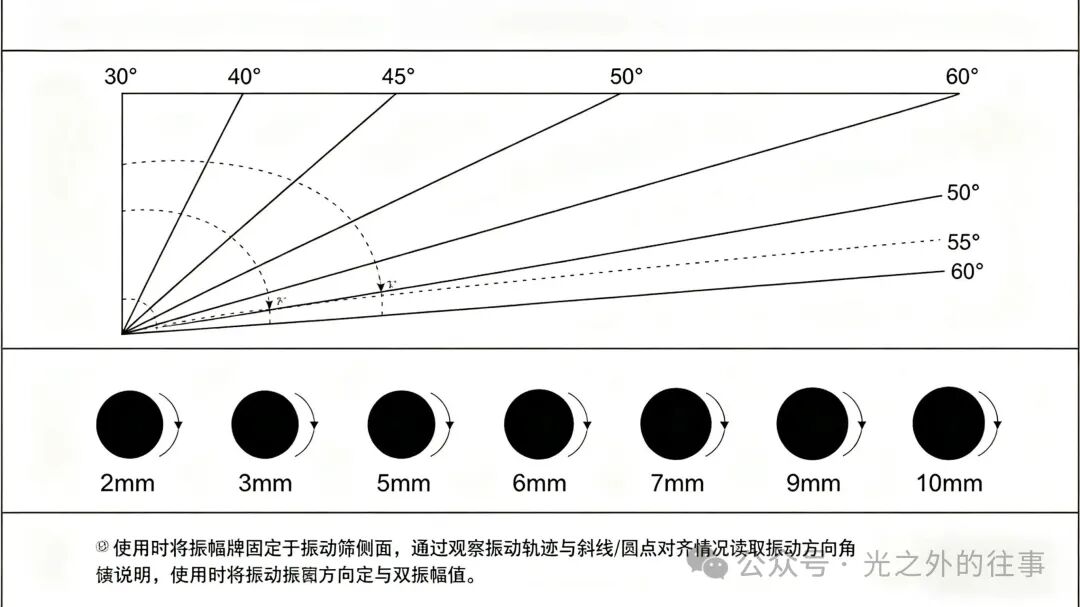

打印后贴在筛箱侧板上，开机稳定运行后，上半部分通过观察振动时哪条斜线虚影清晰平行，即可读取振动方向角；下半部分通过单个圆点振动时形成的上下虚影圆的相切情况，直接读取振幅数值，无需额外工具，快速判断筛机运行状态。

五、数值异常别慌，按步骤排查处理

振幅偏小，先查筛网是否堵塞、物料偏载，再看激振器偏心块、减振弹簧是否失效；振幅偏大，立即停机查弹簧是否断裂、偏心块角度是否异常。振动方向角异常，多为激振器故障、两侧振动不同步，需及时校准偏心块、检查传动部件。

小小振幅牌，藏着大
