摘要
洛阳弘实机械设备有限公司生产的振动筛采用的设计理念和有限元受力分析计算方法，并配备数控加工、工艺及检测设备，确保产品的质量和性能，保证筛机安全。 洛阳弘实机械设备有限公司生产矿井提升机、减速器、水泥设备、窑磨设备、煤炭洗选设备、各种型号立式刮刀卸料离心机、卧式振动离心机、煤泥离心机、直线振动筛、盘式真空过滤机、浮选机、斜轮分选机、选择性破碎机、复合破碎机、并承揽上述成套设备制造，调试，维修及配件供应。www.lyzszjz.com 联系人张部长13938882537 固定电话：0379-60289028

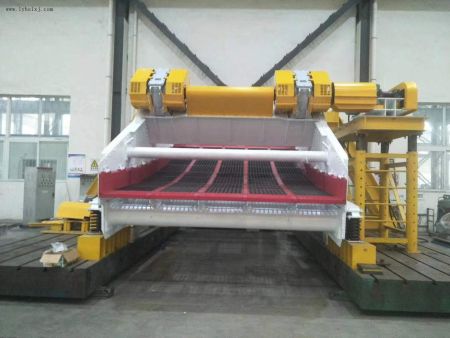

产品介绍
洛阳弘实机械设备有限公司生产的振动筛采用的设计理念和有限元受力分析计算方法，并配备的数控加工、工艺及检测设备，确保产品的质量和性能，保证筛机安全。
二、技术特性和优势
1)筛机侧板与加强筋（角钢）全部采用HUCK螺栓铆接，无任何焊缝。从而保证侧板无应力集中和开裂，提高侧板的强度和刚性，从而提高设备的可靠性。
2)激振器梁和筛框横梁采用箱形梁结构，内设加强筋，提高筛机的刚度和强度，同时降低整机重量。从而提高整机效率，降低功耗。
3)所有横梁及激振器梁配合面在组装前均采用自动数控机床进行加工，各部件非加工面均经喷砂处理并涂环氧树脂漆，所有空隙部位均会填塞防水胶，确保不生锈。
4)筛框横梁表面喷涂6mm厚聚氨酯耐磨涂料，进而提供横梁使用寿命。
5)振动参数设置合理，避开筛体各级固有频率，减少共振影响；
6)筛体结构简单紧凑、刚度大、强度高、受力分布均衡、安全系数大；
7)在满足筛机各方面要求的条件下***大限度的减轻筛体的整体重量。使整台筛机具有强度高，重量轻，处理量大，功率消耗少，振动强度大，筛分效率高；
8)设备各连接部件采用减噪技术进行装配，从而使整台筛机工作时噪音低，距设备1m内噪音＜80db；
9)多段、多倾角筛面结构，利于物料抛射，降低堵孔率。
10)采用国内品牌筛面配置，小块型设置，轨座固定，安装更换方便快捷，筛分效率高；
11)每台筛机在出厂前完全装配，并进行8个小时的空转试车，用VB仪器测试振幅和频率，并用座标法绘制运行曲线加以验证可靠性；经频率分析仪在72小时试运行期间检测固有频率，并将采集数据上传计算机做有限元分析，确保每台筛机能实现、安全生产。
三、工作原理
电机接电启动，并通过皮带传动机构、副轴系统将驱动力传递给主驱动轴，主驱动轴带动激振器运转产生直线振动力，激振力方向与水平夹角成45°，直线振动力循环往复连续作用在筛体上，使筛体在缓冲弹簧上振动，同时缓冲弹簧减少筛体对筛机支撑基础的动负荷、降低筛机噪音，筛体带动筛面同步振动，将力传给筛上物料，并冲击物料在筛面抛起前进行分层并按规定粒度透筛分级，物料连续不断从入料溜槽到接料板缓冲输入，通过筛面进行筛分处理，筛下物排入筛下溜槽，筛上物排入排料溜槽。

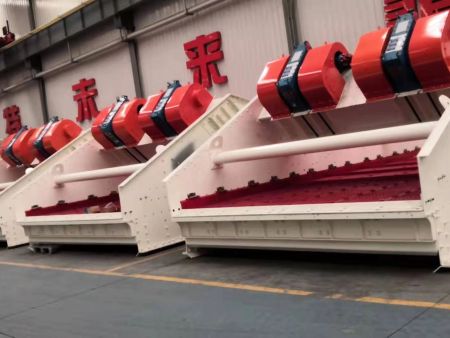

2.高频脱水筛
在激振梁上对称安装的两个相同参数振动电机接电同步反向旋转，各自产生大小相等离心力，两个力在垂直振动方向的分力相反相互抵消，在平行振动方向的分力一致相互迭加形成直线振动力，直线振动力循环往复连续作用在筛体上，使筛体在缓冲弹簧上振动，同时缓冲弹簧减少筛体对筛机支撑基础的动负荷，筛体带动筛面同步振动，将力传给筛上物料，冲击物料在筛面抛起前进脱水，物料连续不断从入料溜槽输入，通过筛面进行脱水处理，筛下物排入筛下溜槽，筛上物排入排料溜槽。
